  • Logica positiva PNP e logica negativa NPN

    Minimizza tutto Espandi tutto

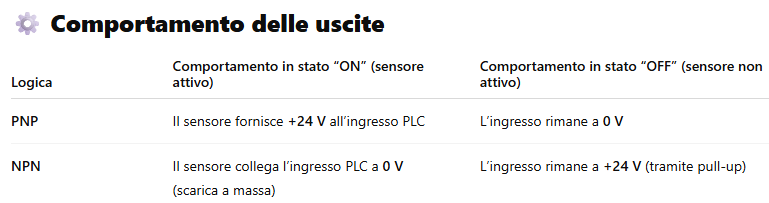

    Quando colleghiamo sensori digitali (finecorsa, prossimità, fotoelettrici, encoder, interruttori elettronici) agli ingressi digitali del PLC, dobbiamo sapere che tipo di uscita fornisce il sensore:

    • Se è una uscita di tipo PNP → logica positiva
    • Se è una uscita di tipo NPN → logica negativa

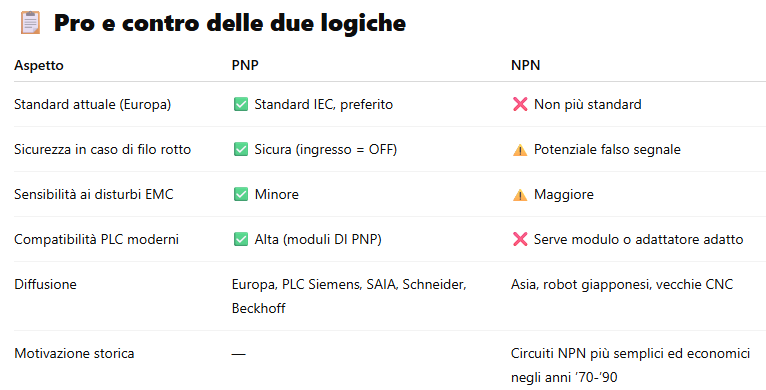

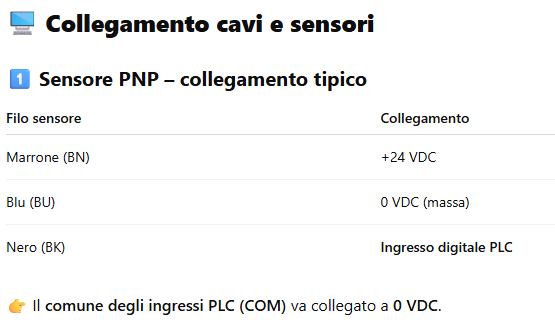

    PNP (logica positiva)

    ✅ Vantaggi

    • Standard europeo (Italia e UE) → sensori e PLC già pensati per PNP
    • Più sicuro in caso di rottura filo: se il filo si interrompe, l’ingresso rimane a 0 V (condizione sicura)
    • Più robusto contro disturbi: il segnale attivo è un “+”, meno soggetto a pickup EMI
    • Coerente con la logica dei PLC europei (1 = +24 V)

    ❌ Svantaggi

    • Se il quadro ha già una logica NPN (ad esempio su vecchie macchine importate), non è banale miscelare PNP e NPN
    • Non tutti i PLC "vecchi" sono compatibili con moduli PNP

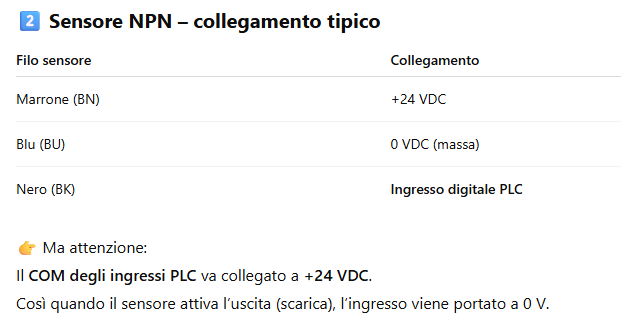

    NPN (logica negativa)

    ✅ Vantaggi

    • Era la logica storicamente più semplice da implementare nei circuiti elettronici:
      • Transistor NPN più semplici, più economici, più stabili (storicamente)
    • Nei sistemi giapponesi e asiatici (robotica, CNC) è ancora molto diffusa:
      • molte macchine FANUC, Mitsubishi, Omron, Yaskawa usano logica NPN
    • Più compatibile con sistemi che lavorano con contatti a massa (GND comune)

    ❌ Svantaggi

    • Se il filo si interrompe → l’ingresso può fluttuare o rimanere in uno stato incerto
    • In Europa si trovano meno moduli PNP+NPN universali
    • Più soggetto a disturbi su cavi lunghi



    La logica NPN esiste ancora perché in passato era la soluzione più semplice ed economica.
    Oggi PNP è lo standard europeo, ma in molte macchine importate o in impianti vecchi troviamo ancora NPN. È importante non confondere le due logiche, e sapere quando serve adattare il segnale.



    Oggi, su impianti nuovi, la logica PNP è fortemente raccomandata (standard IEC, maggiore sicurezza).
    In impianti misti o su macchine importate, è fondamentale verificare la logica in uso per evitare errori di cablaggio.
    Non si devono mai mescolare sensori PNP e NPN sullo stesso modulo DI del PLC.
    In caso di necessità, esistono moduli di interfaccia per adattare segnali NPN a moduli PNP o viceversa.
